O Sistema Interligado Nacional e a Atuação do Profissional de SPCS

Introdução

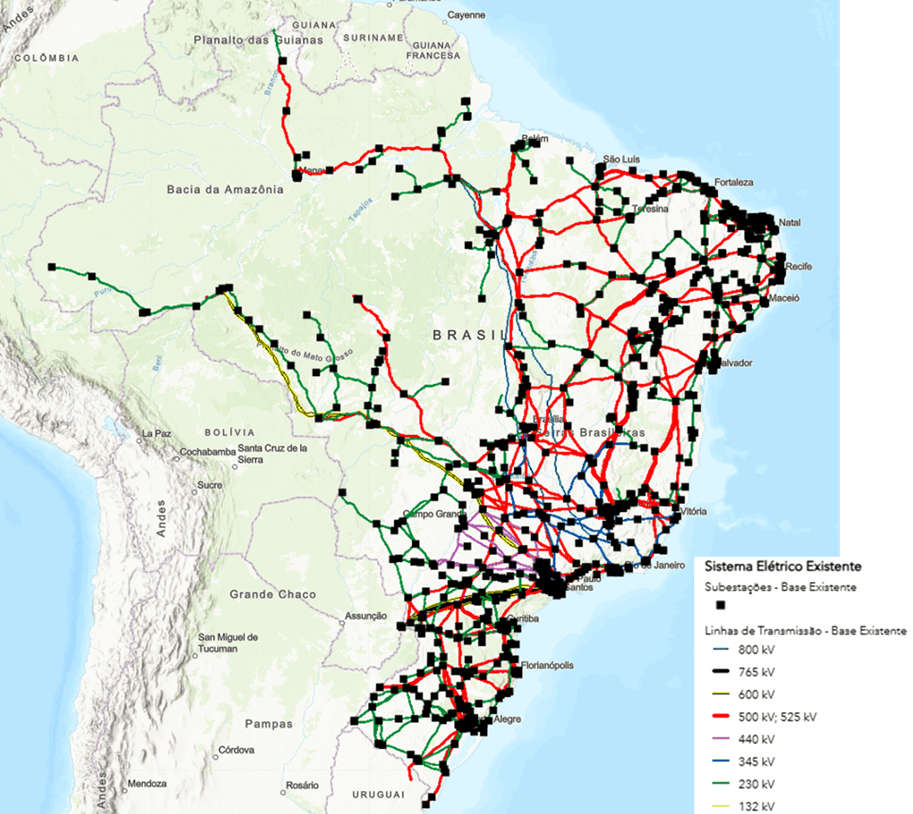

A operação do Sistema Interligado Nacional (SIN) brasileiro é um dos maiores exemplos de coordenação técnica do setor elétrico mundial. O SIN conecta todas as regiões do país em uma única malha elétrica, permitindo o intercâmbio de energia entre áreas com diferentes características de geração e consumo. Essa integração amplia a segurança operativa, otimiza o uso dos recursos energéticos e reduz custos sistêmicos, aspectos especialmente relevantes em um país de dimensões continentais. A Figura 1 apresenta o mapa do SIN, destacando a infraestrutura de transmissão em seus diversos níveis de tensão e a localização das principais subestações.

Regiões Eletroenergéticas

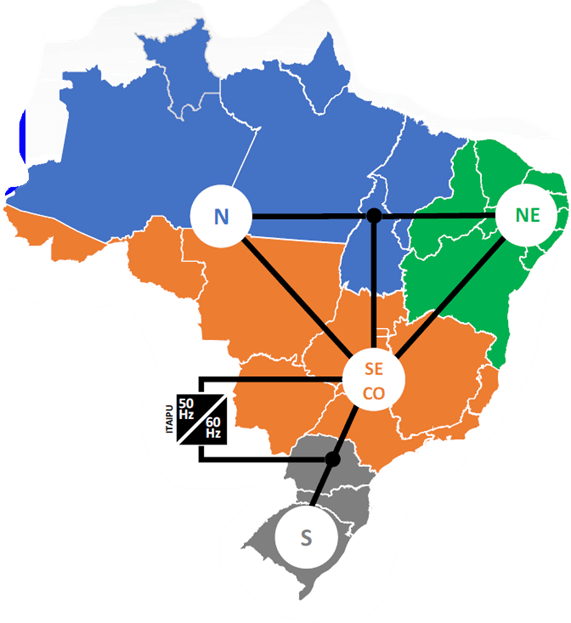

O SIN é estruturado em regiões eletroenergéticas, também chamadas de submercados: Sudeste/Centro-Oeste (SE/CO), Sul (S), Nordeste (NE) e Norte (N). Cada uma possui particularidades próprias de geração, transmissão e demanda. As fronteiras entre esses submercados são definidas pela configuração física das linhas de transmissão. A Figura 2 apresenta os limites e as interligações entre as regiões.

A conexão entre os submercados permite que excedentes de energia sejam transferidos para áreas com maior necessidade, equilibrando o sistema em tempo real. Linhas de transmissão de longa distância, centros de operação e sistemas avançados de supervisão compõem a espinha dorsal dessa integração, garantindo que o fluxo energético ocorra de forma coordenada, eficiente e segura.

Infraestrutura de Transmissão

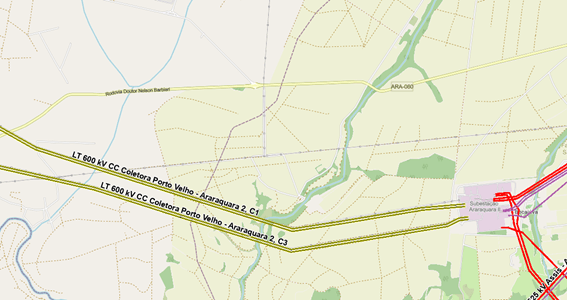

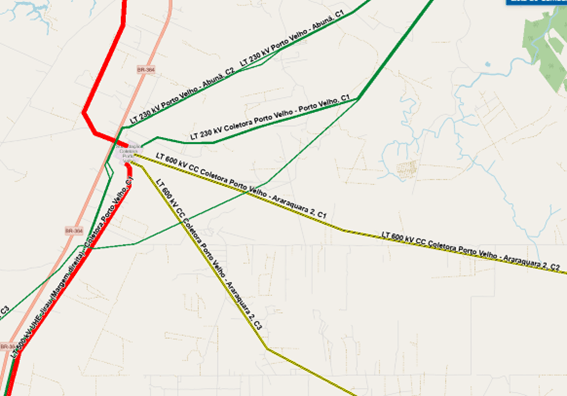

Para exemplificar a dinâmica de funcionamento do SIN e de suas regiões eletroenergéticas, as Figuras 3 e 4 destacam a infraestrutura de transmissão em 600 kV em corrente contínua (HVDC). Esse sistema é responsável por escoar a energia gerada pelas usinas do rio Madeira, Santo Antônio e Jirau, em Rondônia, até o estado de São Paulo, um dos principais centros de carga do país.

Intercâmbio de Energia entre Submercados

As regiões Norte e Nordeste têm se consolidado como grandes exportadoras de energia dentro do SIN, impulsionadas pela forte presença de usinas hidrelétricas e, sobretudo, pela expansão das fontes eólica e solar. A elevada disponibilidade desses recursos, frequentemente superior à demanda local, exige uma infraestrutura de transmissão robusta para transportar essa energia aos demais submercados.

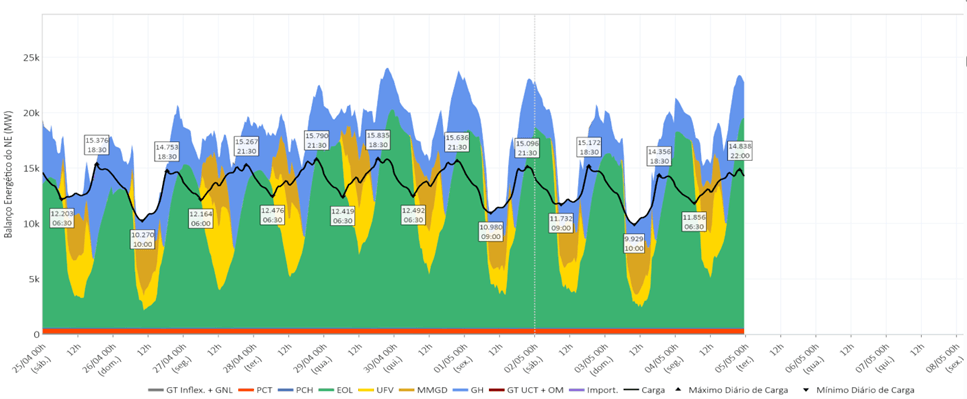

Essa interligação é essencial para aproveitar plenamente o potencial renovável dessas regiões, reduzindo o curtailment de fontes intermitentes. A Figura 5 apresenta o balanço horário entre geração e demanda no submercado Nordeste, evidenciando que a geração local não apenas atende integralmente à carga, como também produz excedentes que são transferidos para o Sudeste/Centro-Oeste.

A Importância do Profissional de SPCS

Nesse contexto, o papel dos profissionais de Sistemas de Proteção, Controle e Supervisão (SPCS) é absolutamente central. São esses especialistas que projetam, ajustam e mantêm os dispositivos responsáveis por detectar falhas, isolar defeitos, automatizar manobras, comissionar equipamentos e garantir a estabilidade operativa do SIN.

Cada subestação e linha de transmissão apresentada na Figura 1 foi, e continua sendo supervisionada por profissionais de SPCS para operar com precisão e confiabilidade.
